バレルカム設計製作支援ソフトの概要

バレルカム設計製作支援ソフトは、インデックス・バレルカム(円筒溝カム)を設計製作支援するソフトウェアです。今回、「Barrel_Cam」は新たに、FreeCAD対応のDXFスイープデータ作成機能を追加してバ-ジョンアップしました。内容は、DXFカム溝リード3Dデータを作成、FreeCADにドラック&ドロップしてボディから切り取ることによってバレルカムのモデリングができるようになりました。新機能を追加し、バレルカムの正確な立体形状を確認シュミレーションすることで設計製作支援がより向上致しました。

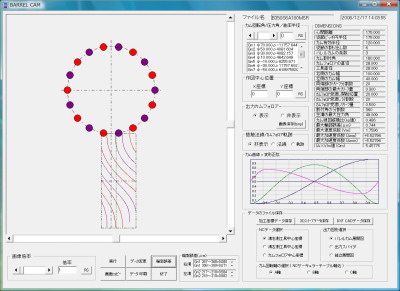

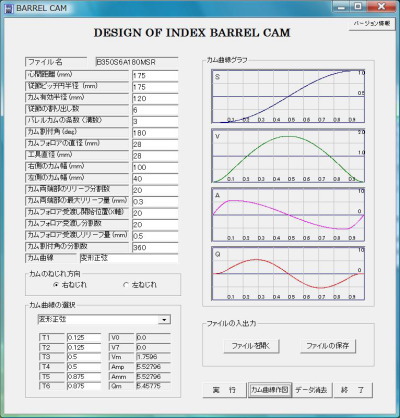

「Barrel_Cam」の入力フォーム

簡単な入力項目で多機能な設計支援を行います。
◾バージョン表示ボタン。
◾デ-タの入力及びファイル保存、既存データの呼び出し。
◾22種のカム曲線やユニバーサル曲線よりカム曲線を選択可能。
◾無次元時間パラメータの変更ができます。
◾カム曲線の変位・速度・加速度・慣性トルクのグラフを作成表示。
◾カム両端部の溝入口のリリーフ(逃がし)をすることができます。
◾カムフォロアの押し側から受け側へ(又は、受け側から押し側)受け渡しを設定することができます。
◾工具径入力による工具径補正機能による座標計算。
◾カム輪郭の直線補間による誤差を計算して表示します。
◾多条溝のバレルカムが設計できます。
◾右ねじれ、左ねじれのバレルカムが設計できます。
◾左右のカム幅を任意に設計できます。

選択可能なカム曲線

番号 カム曲線 番号 カム曲線
1 等加速度 12 片停留サイクロイド m=2/3
2 単弦 13 片停留変形台形 m=1
3 台形速度 14 片停留変形台形ファーガソン
4 サイクロイド 15 片停留変形台形 m=2/3
5 変形台形 16 片停留変形正弦
6 変形正弦 17 片停留トラペクロイド
7 変形等速度 18 無停留単弦
8 非対称サイクロイド 19 無停留変形台形
9 非対称変形台形 20 無停留変形等速度
10 トラペクロイド 21 NC2曲線
11 片停留サイクロイド m=1 22 ユニバーサルカム曲線

デサインフォームでの設計

回転シュミレーション、設計データ・噛合いデ-タ・輪郭誤差デ-タの表示、DXFファイル・カム座標データの作成を行います。
◾カムの回転と噛合い圧力角・曲率半径をリアルタイムに表示。
◾噛み合い部を部分拡大してカム輪郭を詳細に確認することができます。
◾輪郭修正した先端・カム底部分を色付けします。
◾カム輪郭の直線補間誤差を計算して、座標間の誤差を表示。
◾設計データ・カム曲線グラフの表示及び印刷をします。
◾作図ショット画像を印刷します。
◾出力カムフォロアを非表示/表示できます。
◾工具中心からカム輪郭接触点への法線を表示/非表示。
◾工具中心座標デ-タ(X,Y,A)をテキストファイル形式で保存。
◾カム図、出力スバイダ-図、組図のDXFファイルを作成保存。
◾作図ショット画像のBMPファイル保存。
◾輪郭座標データや圧力角/曲率半径などをリストボックスに表示。
◾S,V,Aのカム曲線グラフを表示。

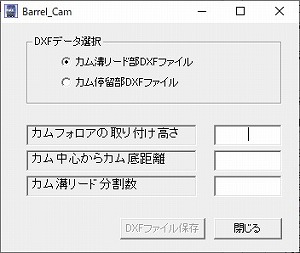

FreeCAD対応DXFデータ作成

FreeCAD対応のカム溝、停留部のDXFファイルの作成を行います。

◾カム溝のリード部の3次元DXFファイルの作成。
◾カム停留部のDXFファイルの作成。。
◾輪郭修正したカム溝のリード部の工具プロファイルX-Y-Z座標データを作成。
◾作成したDXFファイルは、FreeCADにドラック&ドロップして入力することができます。

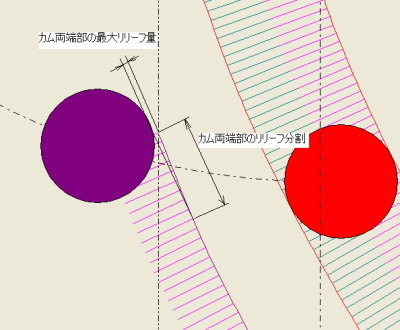

カムの溝端部の逃がしと工具径補正

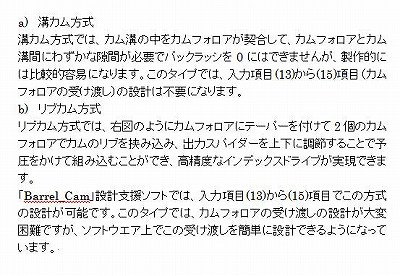

溝カム方式とリブカム方式

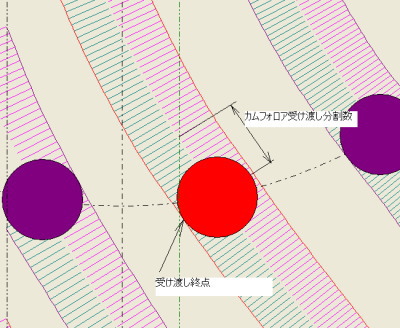

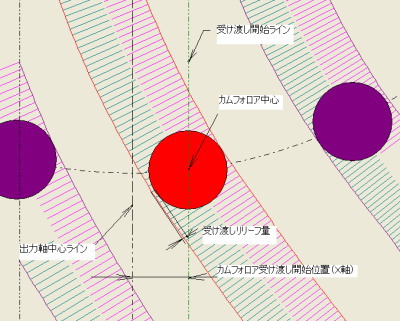

カムフォロアの受け渡開始位置と終了位置(リブカム設計)

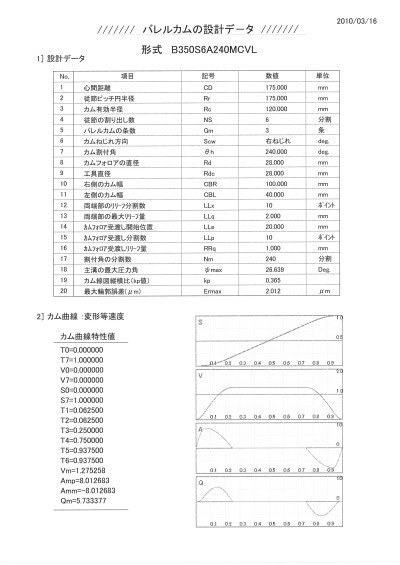

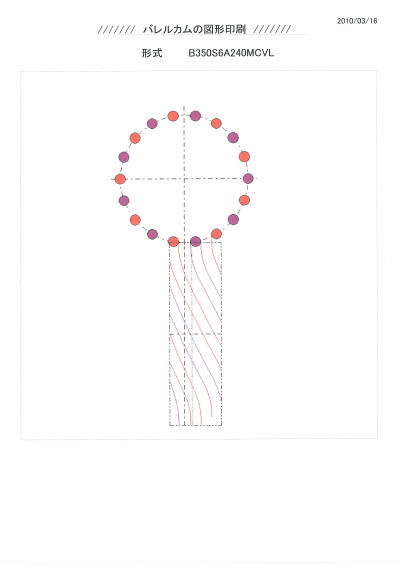

設計データの印刷と図形の印刷例

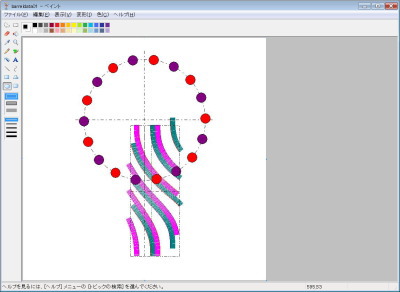

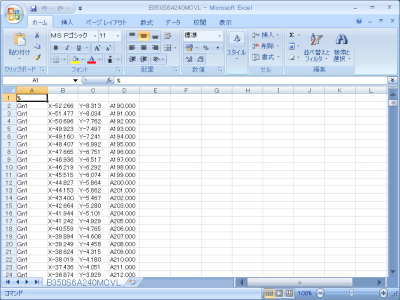

NC座標データ(X,Y,A)のテキスト保存と図形のBMP保存例

DXFファイルの保存 円筒カム展開図(左)  機構図(右)

バレルカムDXF 出力カムフォロアDXF 組立DXF図

各種分割数/割り付け角/カム曲線設計例

6分割180゜変形正弦 8分割180゜変形正弦 12分割120゜変形正弦 24分割90゜変形正弦

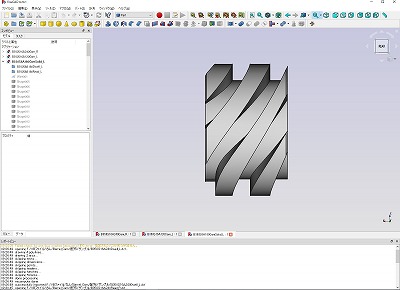

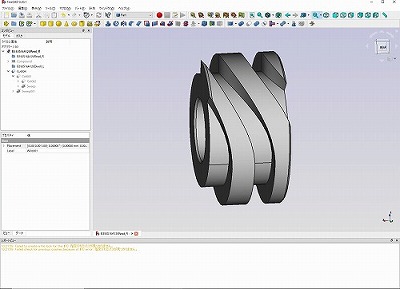

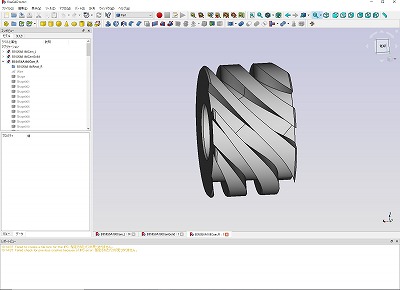

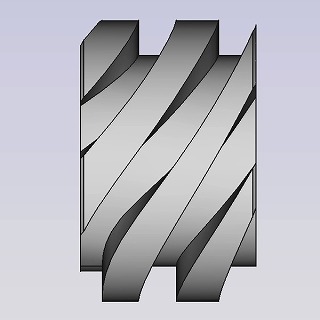

DXFデータからFreeCADによるモデリング作成 例

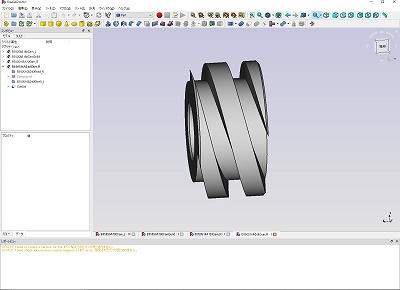

B350S16A120R_MS B350S16A240R_MS

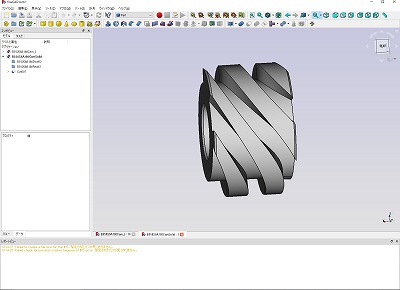

B350S8A180L_MS B350S8A180R_MS

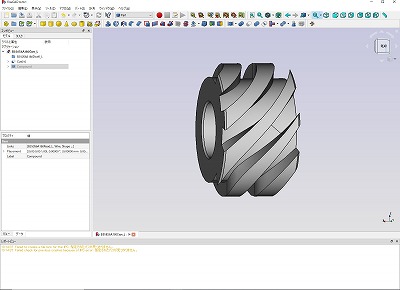

B350S6A180L_MS B350S6A180R_MS

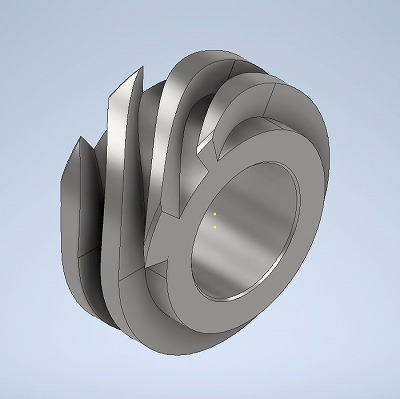

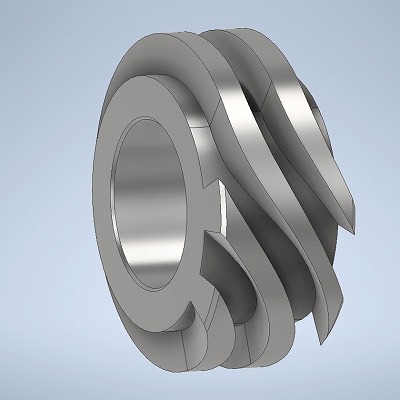

DXFデータからAutodesk Inventorによるモデリング作成 例
