| 「G_DesignB」は、転位平歯車の設計製作支援ソフトウェアです。 今回新たに「G_Design」に機能を追加した「G_DesihnB」を新発売することになりました。
Bオプションでは、Aオプション機能に加え歯形テキストデータをインポートする機能を追加し、多段減速機の設計・シュミレーション機能を追加しました。 ◾Bオプション機能 ◾「G_Design」で設計・保存した歯形テキストデータをインポートして、３段減速機の設計シュミレーション。 ◾内歯車とインポート機能から遊星歯車機構の設計シュミレーション。 ◾インポート歯車の中心距離位置、配置角度、バックラッシ補正等による配置回転シュミレーション。 ◾インポート歯車の噛み合い図のDXF変換出力。 ◾「Aオプション」のページへリンク またぎ歯厚公差・オーバーピン寸法公差計算・歯車要目表のDXF出力機能。 |
 |
転位平歯車の強度計算ソフトの概要 G_Design/CのBオプション
Bオプションの多段ギヤの設計
| 「G_DesignA」にインポートボタンが追加されました。。 ◾インポートボタンをクリックするとインポートフォームが表示されます。 ◾インポートフォームでは、インポート歯車の配置データ入力。 ◾歯形テキストデータのインポート。 ◾作図、回転。 ◾インポート歯車の噛み合い図DXF保存。  |
 |
Bオプションの遊星歯車機構の設計
| ◾「G_Design」で遊星歯車、内歯車の設計歯形データ保存。 ◾太陽歯車と遊星歯車を設計。 ◾上記に、内歯車、遊星歯車の歯形テキストデータをインポート。 ◾中心距離、配置角度をそれぞれ指定して作図。 ◾バックラッシ補正も可能。 ◾全体図のDXF保存。  |
 |
Bオプション インポート作図例
 |
 |
 |
 |
DXFファイルの保存
 |
 |
３段減速機の設計例) 減速比 1/40(2.5×4×4)
| 3段目の設計(1/4)テキスト保存 | 2段目の設計(1/4)テキスト保存 | 1段目の設計(1/2.5)テキスト保存 | 1段目に2,3段をインポート配列 |
|---|---|---|---|
 |
 |
 |
 |

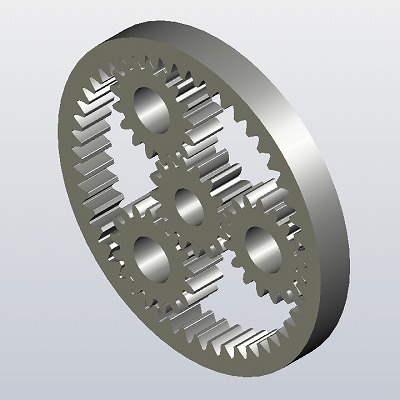

遊星減速機の設計例) 減速比 1/6(太陽=Z12×遊星=Z24×内歯=Z60)
| 遊星・内歯歯車の設計(24×60) | 太陽・遊星段の設計(12×24) | 内歯・遊星歯車をインポート配列 | 製作例 |
|---|---|---|---|
 |
 |
 |
 |
