転位平・はすば歯車の強度計算ソフトの概要 GR_Design/CのBオプション

「GR_DesignB」は、転位平・はすば歯車の設計製作支援ソフトウェアです。 今回新たに「GR_Design」に機能を追加した「GR_DesihnB」を新発売することになりました。 Bオプションでは、Aオプション機能に加え歯形テキストデータをインポートする機能を追加し、多段減速機の設計・シュミレーション機能を追加しました。 ◾Bオプション機能 ◾「GR_Design」で設計・保存した歯形テキストデータをインポートして、３段減速機の設計シュミレーション。 ◾内歯車とインポート機能から遊星歯車機構の設計シュミレーション。 ◾インポート歯車の中心距離位置、配置角度、バックラッシ補正等による配置回転シュミレーション。 ◾インポート歯車の噛み合い図のDXF変換出力。 ◾「Aオプション」のページへリンク　またぎ歯厚公差・オーバーピン寸法公差計算・歯車要目表のDXF出力機能。

Bオプションの多段ギヤの設計

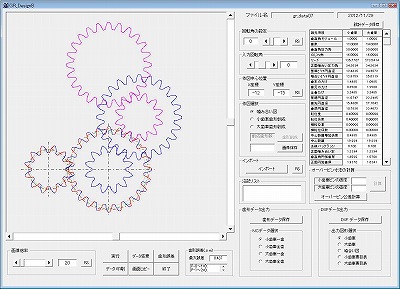

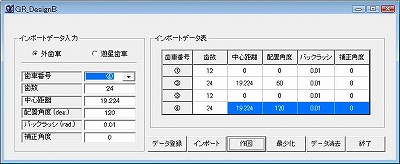

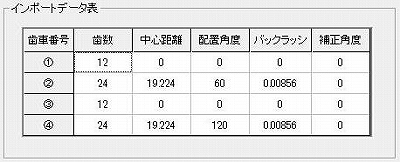

「GR_DesignA」にインポートボタンが追加されました。。 ◾インポートボタンをクリックするとインポートフォームが表示されます。 ◾インポートフォームでは、インポート歯車の配置データ入力。 ◾歯形テキストデータのインポート。 ◾作図、回転。 ◾インポート歯車の噛み合い図DXF保存。

Bオプションの遊星歯車機構の設計

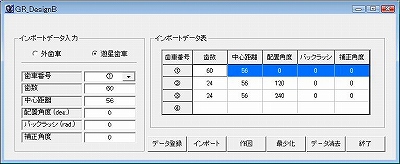

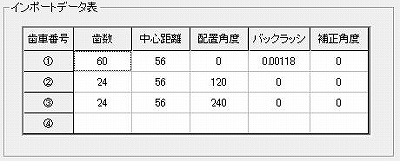

◾「GR_Design」で遊星歯車、内歯車の設計歯形データ保存。 ◾太陽歯車と遊星歯車を設計。 ◾上記に、内歯車、遊星歯車の歯形テキストデータをインポート。 ◾中心距離、配置角度をそれぞれ指定して作図。 ◾バックラッシ補正も可能。 ◾全体図のDXF保存。

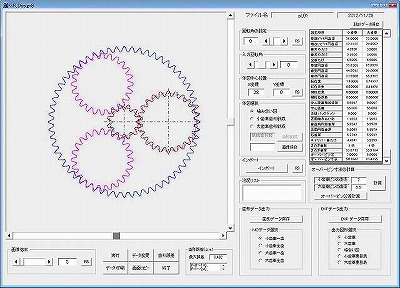

Bオプション　インポート作図例

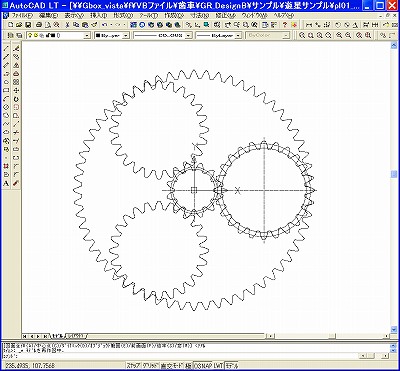

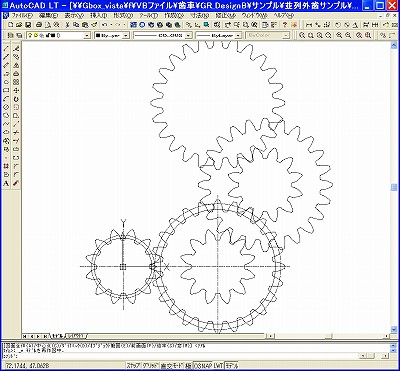

DXFファイルの保存

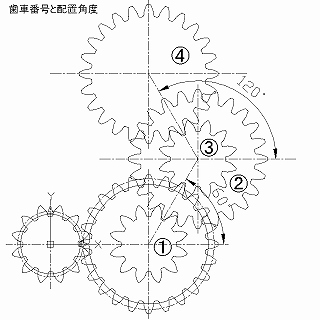

３段減速機の設計例) 減速比　1/40(2.5×4×4)

3段目の設計(1/4)テキスト保存	2段目の設計(1/4)テキスト保存	1段目の設計(1/2.5)テキスト保存	1段目に2,3段をインポート配列

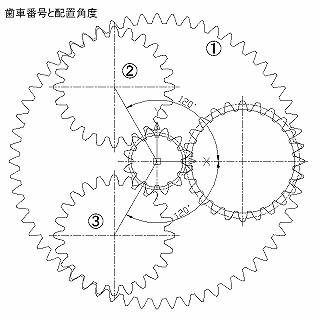

遊星減速機の設計例) 減速比　1/6(太陽=Z12×遊星=Z24×内歯=Z60)

遊星・内歯歯車の設計(24×60)	太陽・遊星段の設計(12×24)	内歯・遊星歯車をインポート配列	製作例

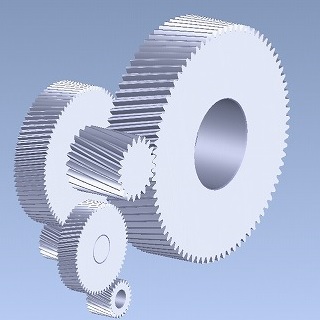

3D作成事例

平歯車3D	はすば歯車3D	内歯車3D	噛み合い図3D
