転位はすば歯車の設計製作支援ソフトの概要 HG_DesignC/CA

「HG_DesignC」は、歯直角方式の転位はすば歯車の設計製作支援ソフト「HG_Design」に歯面強さの計算JGMA6102-02(2009)及び曲げ強さの計算JGMA6101-02(2007)を付加したものです。強度計算のデータをファイル保存・開く機能を持ち強度データの管理や作業の迅速化に寄与します。また、計算結果を印刷したりテキストファイルに保存しEXCEL等で開くことができます。今回「HG_DesignC」は、「横転位」の設計に対応する機能を付加してバージョンアップを行いました。
またぎ歯厚公差とオーバーピン寸法の公差計算方法を掲載しました。

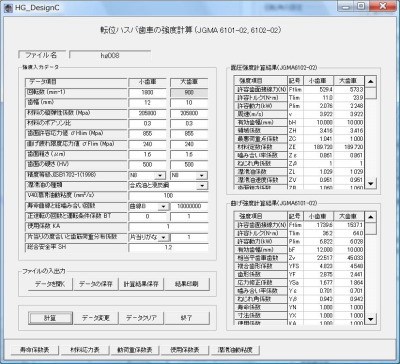

「HG_DesignC/CA」強度計算フォーム

強度計算フォームの機能
◾JGMA6101-02(2007)曲げ強さの強度計算。
◾JGMA6102-02(2009)歯面強さの計算。
◾強度データファイルの入出力管理。
◾強度データの印刷。
◾強度データのテキスト保存。
◾JGMA強度データ資料の参照。

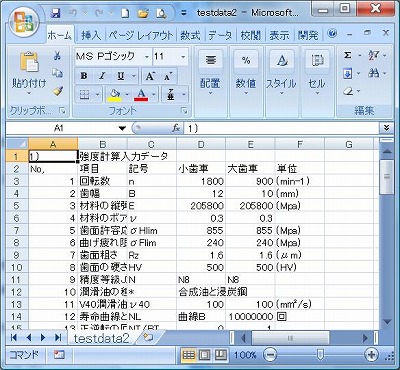

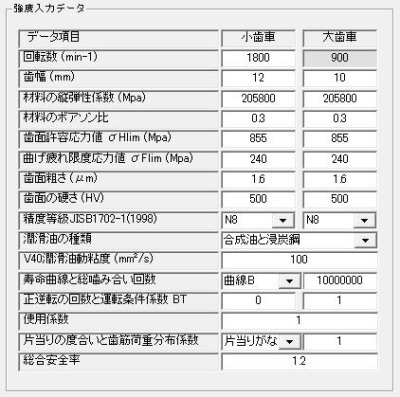

強度データの入力フォームとデータの保存(EXCEL)

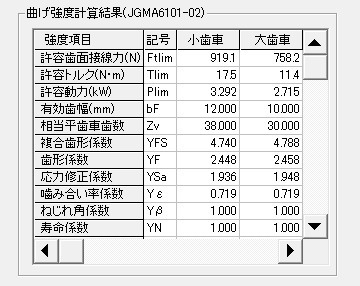

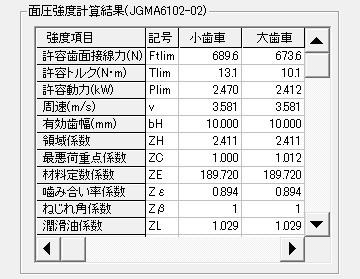

歯面強さと曲げ強さの強度計算結果表示

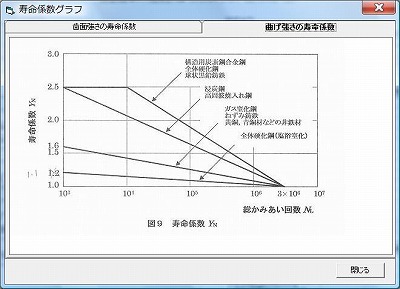

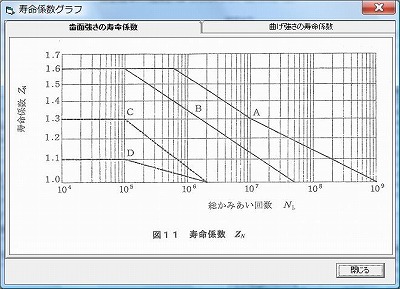

歯面強さと曲げ強さ寿命係数グラフ(参照データ)

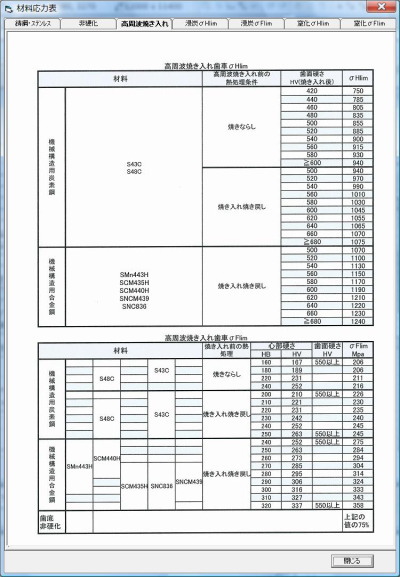

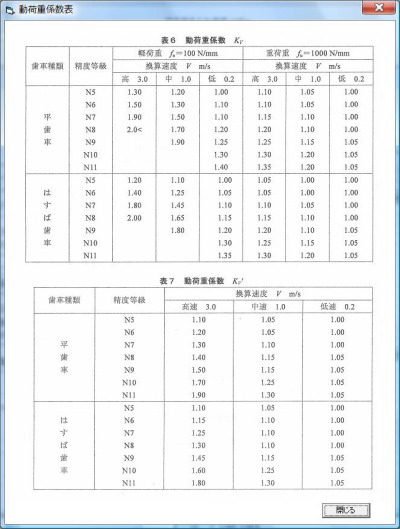

材料応力表(参照データ)と動荷重係数表(参照データ)

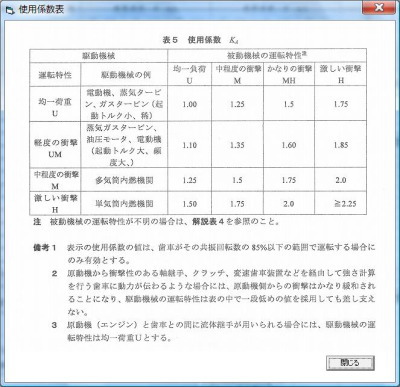

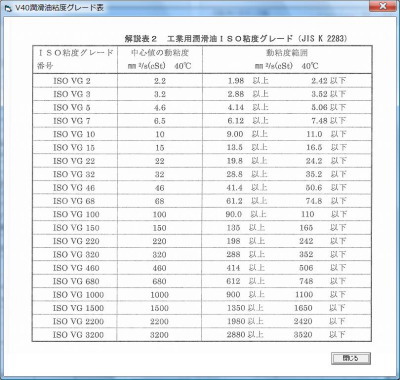

使用係数表(参照データ)と潤滑油動粘度表(参照データ)

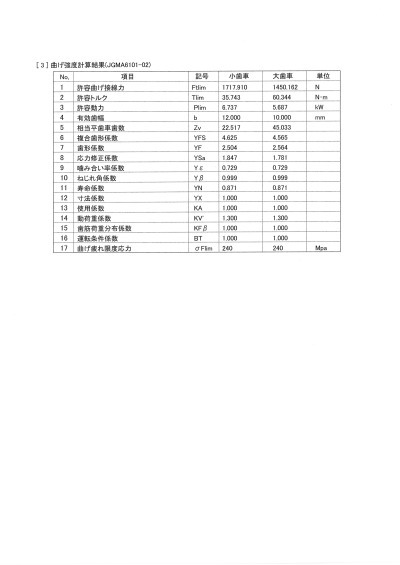

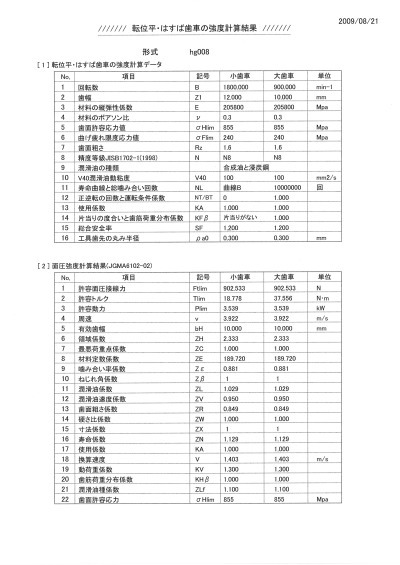

歯面強さと曲げ強さの計算結果の印刷

Aオプション

歯厚公差計算とオーバーピン寸法公差計算は、本ページでも、またぎ歯厚公差とオーバーピン寸法の公差計算でその方法を紹介していますが、「**_Design」シリーズのソフトを使用しても煩雑な工程が必要です。そこで、JIS等級から歯厚公差計算を行い相当転位係数を計算してオーバーピン寸法公差を算出する計算モジュールを開発してオプションとして用意しました。本オプションでは、「オーバーピン寸法公差計算」ダイヤログでJIS等級を選択するだけで計算処理が完了する大変簡単なものです。計算されたデータは、次で説明する歯車要目表としてDXF出力することができます。
右は、「G_DesignA」,「HG_DesignA」,「GR_DesignA」
「G_DesignCA」,「HG_DesignCA」,「GR_DesignCA」共通。
