遊星歯車の設計製作支援ソフトウェアの概要 PL_DesignC/CA

「PL_DesignC」は、遊星歯車の設計製作支援ソフトに歯面強さの計算JGMA6102-02(2009)及び曲げ強さの計算JGMA6101-02(2007)を 付加したものです。強度計算のデータをファイル保存・開く機能を持ち強度データの管理や作業の迅速化に寄与します。 また、計算結果を印刷したりテキストファイルに保存しEXCELで開くことができます。今回「PL_DesignC」は、「横転位」の設計に対応する機能を付加してバージョンアップ を行いました。 またぎ歯厚公差とオーバーピン寸法の公差計算方法を掲載しました。

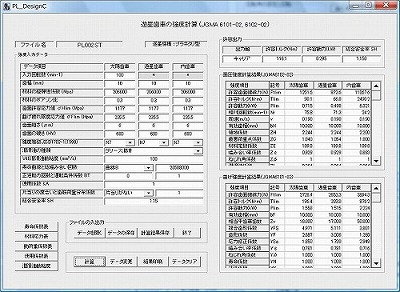

遊星歯車の強度計算の入力フォーム

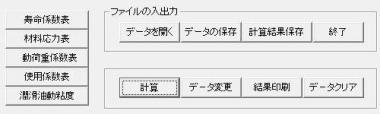

強度計算フォームの機能 ◾JGMA6101-02(2007)曲げ強さの強度計算。 ◾JGMA6102-02(2009)歯面強さの計算。 ◾強度データファイルの入出力管理。 ◾強度データの印刷。 ◾強度データのテキスト保存。 ◾JGMA強度データ資料の参照。 ◾遊星歯車機構の許容出力の計算表。

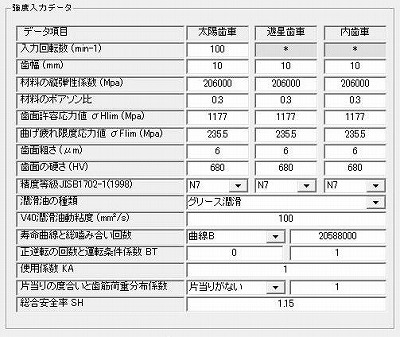

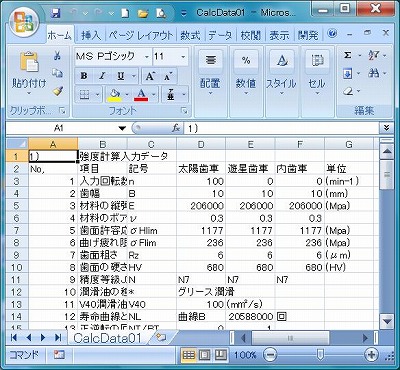

強度データの入力フォームとデータの保存(EXCEL)

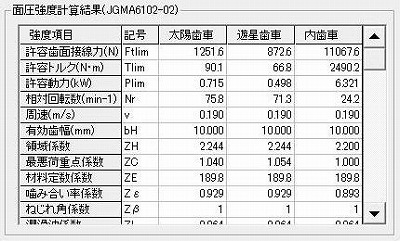

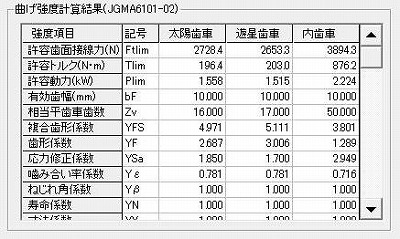

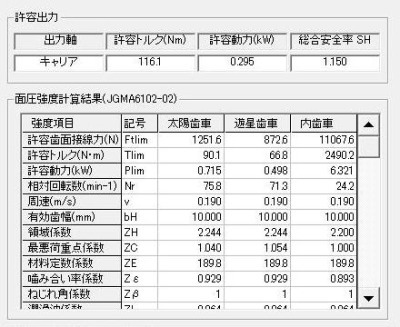

歯面強さと曲げ強さの強度計算結果表示

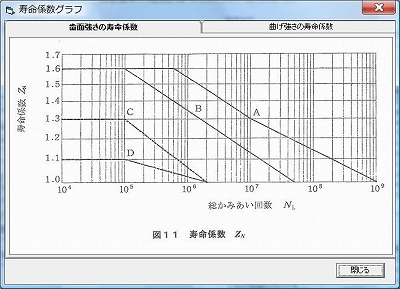

遊星歯車機構の許容出力計算の表示と寿命係数グラフ(参照データ)

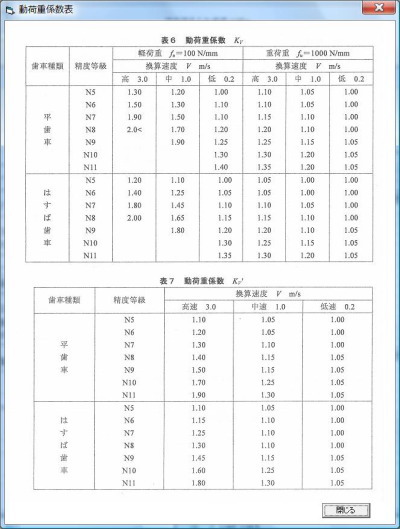

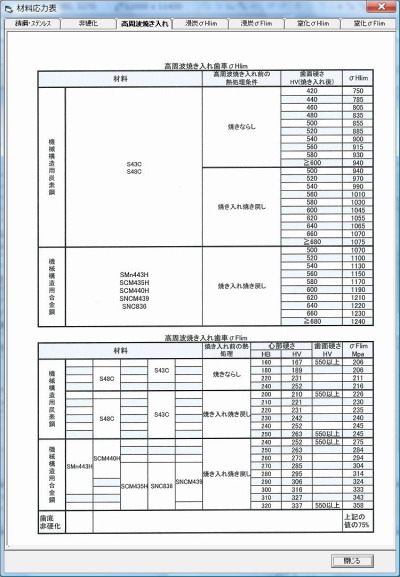

材料応力表(参照データ)と動荷重係数表(参照データ)

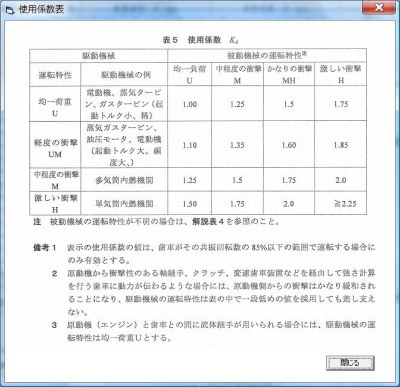

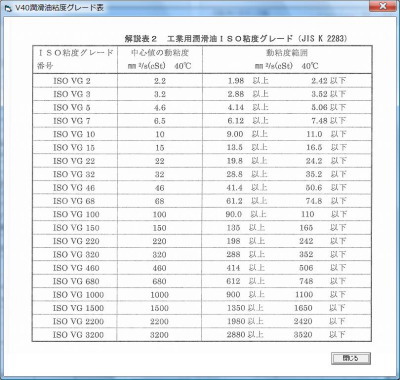

使用係数表(参照データ)と潤滑油動粘度表(参照データ)

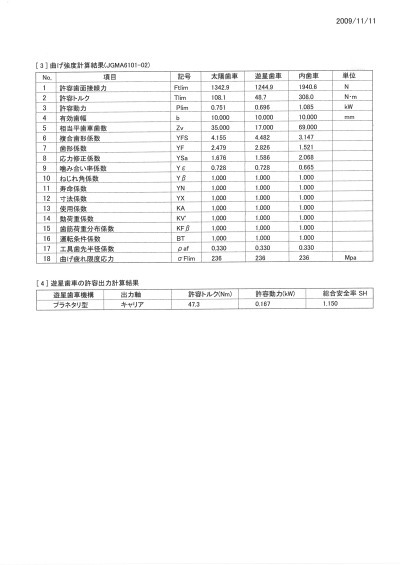

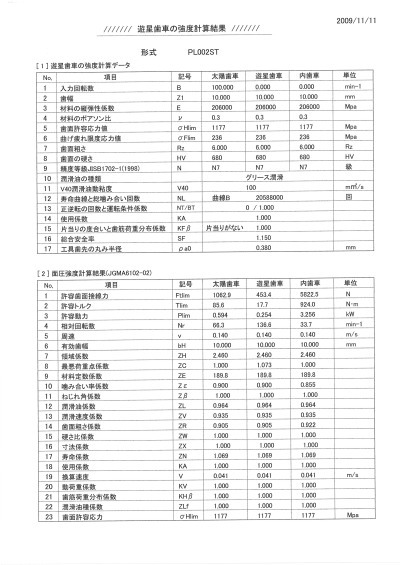

歯面強さと曲げ強さの計算結果の印刷

設計データのテキストファイル保存と図形のBMP保存

設計データの印刷と図形の印刷例

歯形座標データと一歯歯形ライン

DXFファイルの保存

太陽歯車DXF図	遊星歯車DXF図	内歯車DXF図	噛み合い図DXF図

低歯・並歯・高歯例とバックラッシ設定例

低歯(歯末0.8、歯元1.0)	並歯(歯末1.0、歯元1.25)	高歯(歯末1.2、歯元1.45)	法線バックラッシ設定例

設計事例一覧

遊星歯車10個の設計例	内歯車の創成図	法線バックラッシ付き	バックラッシ無し

歯先面取り処理	歯先Ｒ取り処理	歯先尖り処理	切り下げ、インボリュート干渉

各種3D作成例(3次元CADが必要です。)

太陽歯車3D	遊星歯車3D	内歯車3D	噛み合い図3D
