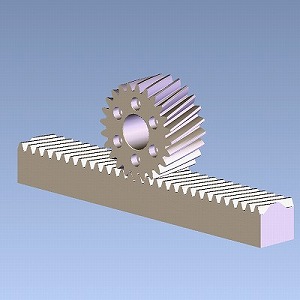

ラックとピニオンの設計製作支援ソフトの概要 Rack_Pinion

「Rack_Pinion」は、ラックとピニオンの設計製作支援ソフトウェアです。歯車基本データを入力する簡単な操作で、ラックと外歯車 を設計することができます。また、歯車の回転シュミレーション、ラックによる歯形創成図、DXFファイルの出力、歯形データのテキスト 保存などを簡単な操作で行うことができます。「Rack_Pinion」は、「横転位」の設計に対応する機能を付加してバージョンアップ を行いました。
またぎ歯厚公差とオーバーピン寸法の公差計算方法を掲載しました。

「Rack_Pinion」の入力フォーム

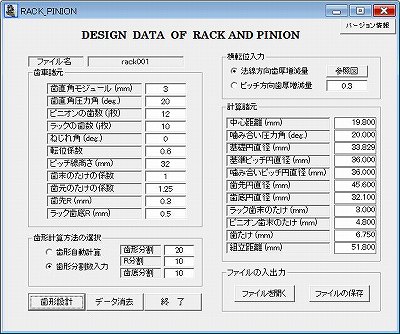

ラックとピニオンのデータ入力フォーム
◾バージョン表示ボタンの新設。
◾ラックとピニオンの組み合わせを設計支援します。
◾ねじれ角を入力することではすばラックとはすばピニオンの組み合わせを設計。
◾歯末・歯元のたけの係数より「高歯・低歯」の設計。
◾法線方向及びピッチ方向を選択して横転位によるピニオンの歯厚増減を行うことができます。
◾歯先R又は面取りを設定することができます。
◾ラック歯元R入力することができます。
◾歯形分割を手動入力と自動計算から選択して計算できます。
◾切り下げ判定計算をして、切り下げ時にはメッセージを表示します。
◾歯形の尖り判定計算をして、尖り時にはメッセージを表示します。
◾エラー発生時には、エラーメッセージを表示します。
◾作成した-タの保存、既存データの呼び出しを行います。
◾設計参照データを計算表示。

デサインフォーム

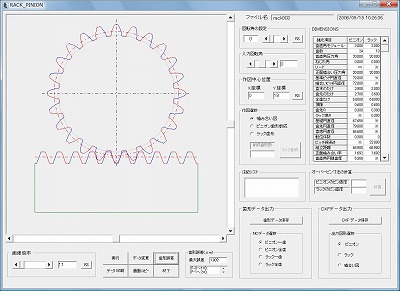

ラックとピニオンのデザインフォーム
◾ピニオンの回転角を設定して、歯車対の正逆回転及び直動シュミレーションを行うことができます。
◾ピニオンギヤの歯形をラックにより歯形創成することができます。
◾注記リストに切り下げ・尖り情報を表示します。
◾ピン寸法を入力してオーバーピン寸法を再計算することができます。
◾設計データの表示及び印刷をします。よ
◾設計データをテキストファイル保存することができます。
◾作図図形のイメ-ジを印刷。
◾画面イメ-ジをビットマップファイルに保存します。
◾図形の移動、拡大、ラバーバンドによる部分拡大。
◾一歯形デ-タと全歯形データを選択してテキストファイルに保存。
◾ラック、ピニオン、噛み合い図を選択して、DXFファイルを作成保存。
◾インボリュート歯形の誤差データをリストに表示します。

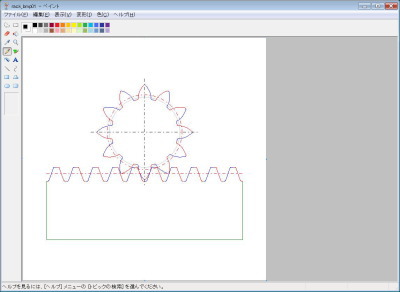

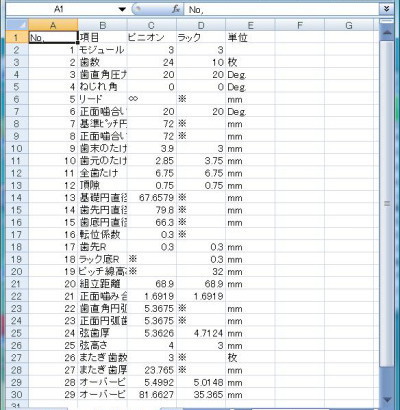

設計データのテキストファイル保存と図形のBMP保存

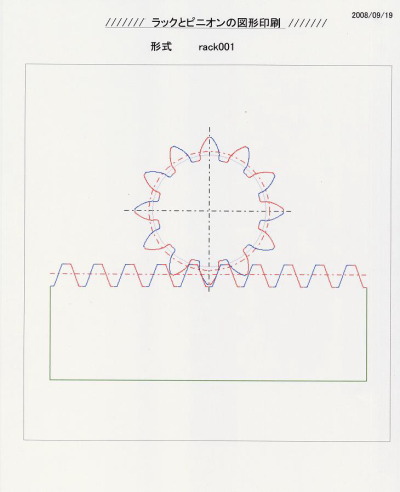

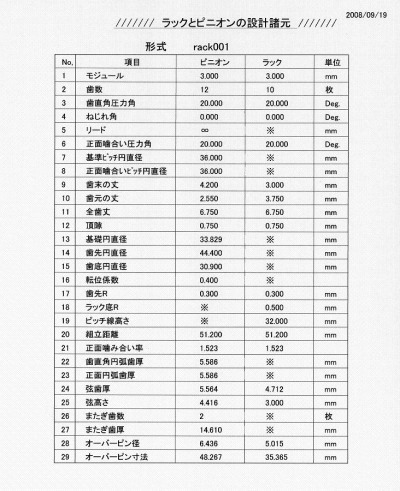

設計データの印刷と図形の印刷

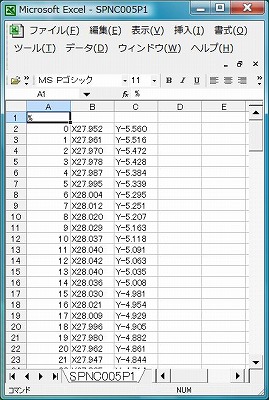

歯形座標データと一歯歯形ライン

DXFファイルの保存

ピニオン歯車DXF図 ラックDXF図 噛み合い図DXF図

低歯・並歯・高歯例とバックラッシ設定例

低歯(歯末0.8、歯元1.0) 並歯(歯末1.0、歯元1.25) 高歯(歯末1.2、歯元1.45) 小歯車の歯形創成図

設計事例一覧

歯先尖り処理 歯先R取り処理 歯先面取り処理 切り下げ
