ローラーギヤカムの設計製作支援ソフトの概要

「Roller Gear Cam」は、「Barrel_Cam」と同様のインデックス装置で鼓型カムの設計製作支援を行うソフトウェアです。 本プログラムでは、 1. ローラーギーカムの設計及び加工座標計算。 2. 22種のカム曲線から選択、またユニバーサル曲線からカム曲線を作成できます。 3.停留方式は、シングルドウェルとツインドウェルの選択方式。 4.カムのねじれ方向の選択 5. カムの輪郭直線補間誤差の計算。 6. 圧力角・曲率半径の計算表示。 7. 設計データのテキスト保存。 8. 作図図形のBMPファイル保存。 9. 変位・速度・加速度曲線のグラフ表示。 10. ＣＡＤ用ＤＸＦファイルの作成。 　　 ① カム図面　②出力スパイダ　③組み立て図 11. ＮＣ用デ－タのテキストファイルを作成。(X-Y-Z-A-B座標) 　　 ① 右溝工具中心座標 ② 左溝工具中心座標 12.FreeCAD対応の3D_DXFデータの作成 等ができるローラーギヤカムの設計・製作を支援するプログラムです。

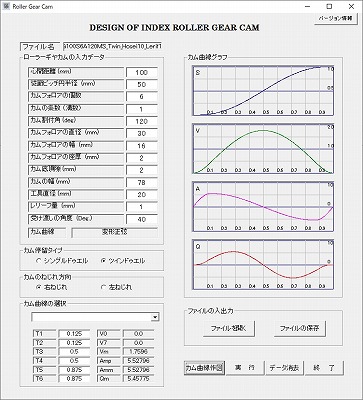

「Roller Gear Cam」の入力フォーム

◾バージョン表示ボタン。 ◾デ－タの入力及びファイル保存、既存データの呼び出し。 ◾シングルドウェル、ツインドウェルの停留方式を選択。 ◾カムのねじれ方向を選択。 ◾２2種のカム曲線の選択。 ◾カム曲線グラフの表示(無次元変位、無次元速度、無次元加速度曲線)。 ◾工具径入力による工具径補正機能。

機構の主な入力項目

選択可能な機構モデル

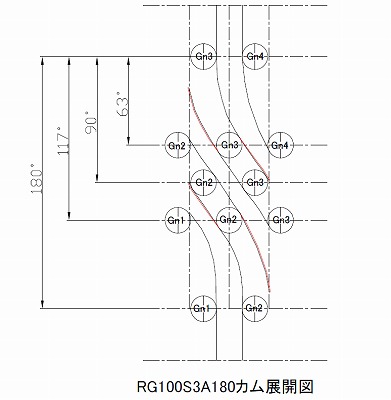

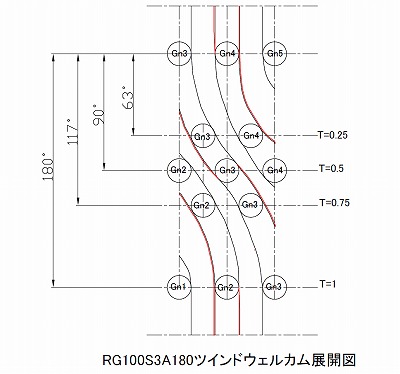

シングルドウェル停留機構	ツインドウェル停留機構

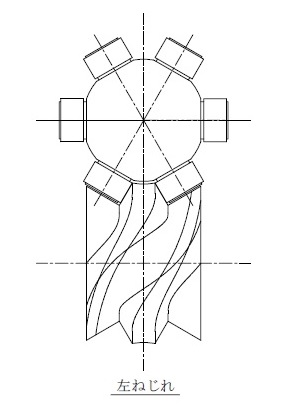

右ねじれ	左ねじれ

選択可能なカム曲線

番号	カム曲線	番号	カム曲線
1	等加速度	１２	片停留ｻｲｸﾛｲﾄﾞ m=2/3
2	単弦	１３	片停留変形台形 m=1
3	台形速度	14	片停留変形台形ﾌｧｰｶﾞｿﾝ
4	サイクロイド	15	片停留変形台形 m=2/3
5	変形台形	16	片停留変形正弦
6	変形正弦	17	片停留トラペクロイド
7	変形等速度	18	無停留単弦
8	非対称サイクロイド	19	無停留変形台形
9	非対称変形台形	20	無停留変形等速度
10	トラペクロイド	21	ＮＣ２曲線
11	片停留サイクロイド m=1	22	ユニバーサルカム曲線

デサインフォームでの設計

カムと機構図の作成を行います。 ◾カムの噛合い圧力角・曲率半径を表示。 ◾設計データの表示及びテキストファイル保存及び印刷をします。 ◾画面イメ－ジを印刷します。 ◾カムフォロアの中心軌跡を表示／非表示します。 ◾工具中心デ－タ（X-Y-Z-A-B軸）をテキストファイル形式で保存します。 ◾ローラーギヤカム図、出力スパイダ図、組立図のＤＸＦファイルを作成保存します。 ◾カムラインの前面、裏面、全周面を選択表示。 ◾作図ショット画像のBMPファイル保存。 ◾部分拡大してカム輪郭を詳細に確認することができます。 ◾DXF3Dスイープデータの作成

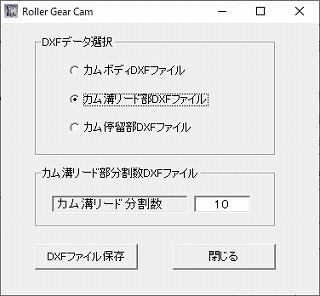

FreeCAD対応の3D_DXFデータの作成フォーム

◾シングルドゥエルタイプとツインドウェルタイプのDXF外形図を出力します。 ◾ ローラーギヤカムの工具軌跡の3Dスイープデータを出力します。 ◾カム溝リード部の工具プロファイルを分割数分作成してよりソリッドモデルの精度を高めることができます。 ◾ カム停留部のDXFを出力します。 ◾FreeCADへDXFファイルをドラック＆ドロップして、ボディ、溝部、停留部のソリッドモデルをそれぞれ作成して、合体、切り取りを行いローラーギヤカムのソリッドモデルを作成することができます。

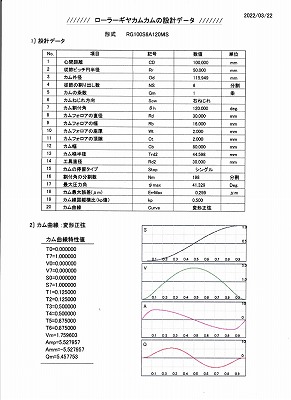

設計データの印刷と図形の印刷例

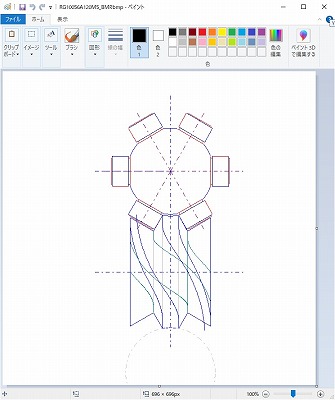

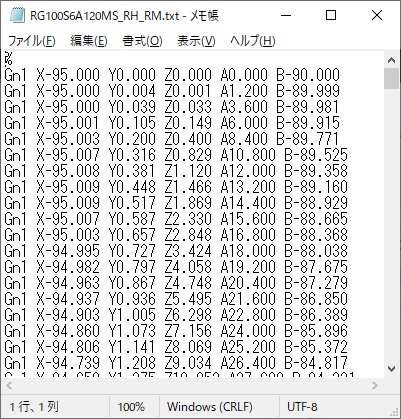

NC座標データ(X,-Y-Z-A-B)のテキスト保存と図形のBMP保存例

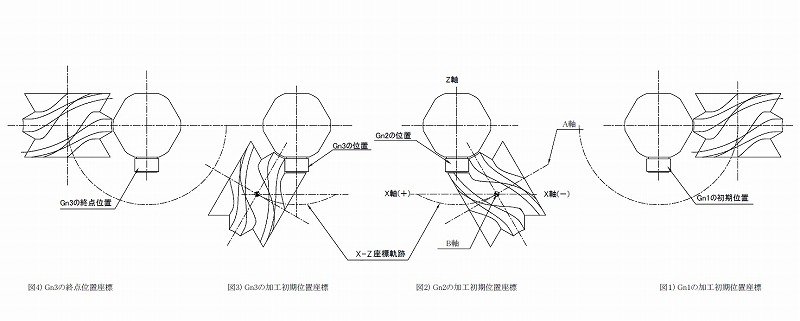

NCデータによる加工イメージ図
加工データ軸は、（X-Z-A-B軸）

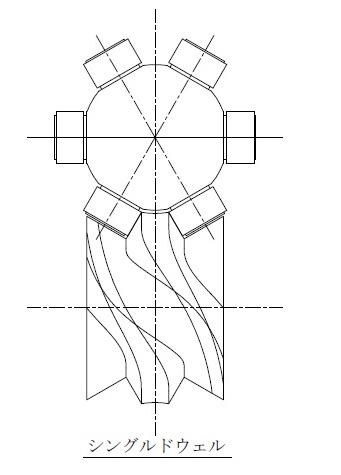

DXFファイルの保存

ローラーギヤカムDXF	出力スパイダDXF	組立図DXF

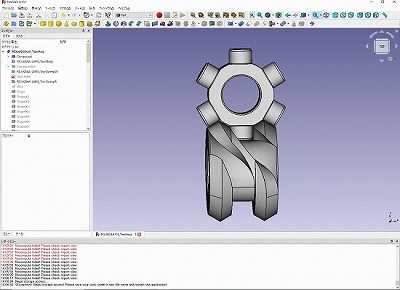

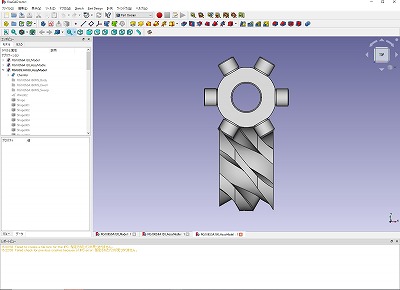

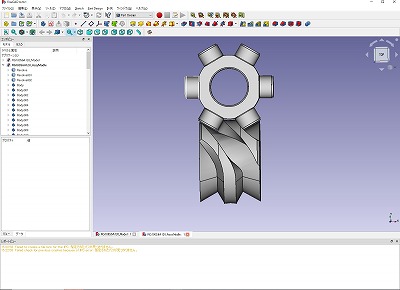

DXFデータからFreeCADによるモデリング作成 例

RG100S6A120MS ツインドウェルタイプ	RG100S3A180MS ツインドウェルタイプ

RG100S6A120MS シングルドウェルタイプ	RG100S3A180MS シングルドウェルタイプ
※FeeCADは無償で提供されている3DCADです。	※取扱説明書に作成手順を解説しています。

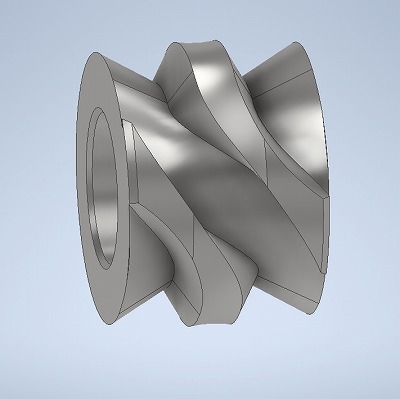

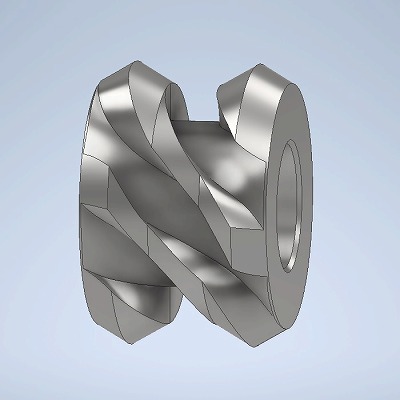

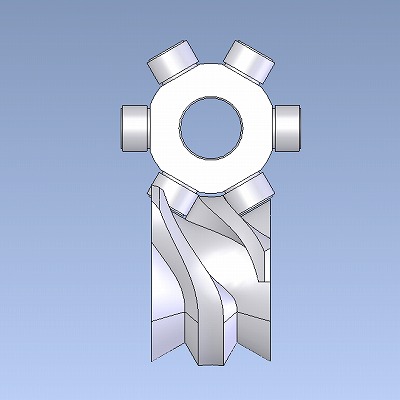

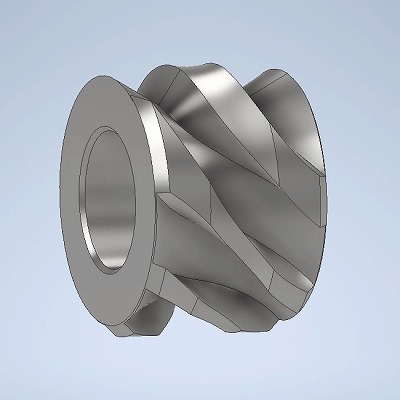

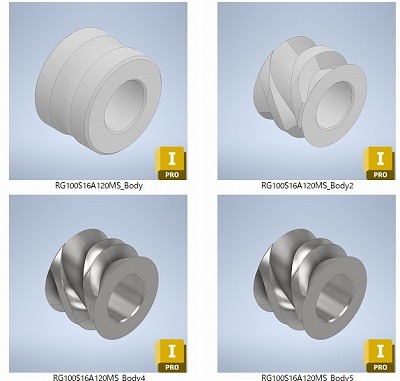

DXFデータからAutodesk Inventorによるモデリング作成 例
