| トロコイド歯車ポンプ設計支援ソフトは、トロコイド歯車を用いた内接歯車ポンプの設計製作を支援する為のソフトウェアです。今回「Tpump DXFV3」をバ－ジョンアップし、「Trochoid_Pump」として新発売することになりました。 今回のバ－ジョンアップでは、ファイルの入出力をWindows形式に変更、入力画面で設計参照データを計算表示、またデザインフォームでは 輪郭座標データや圧力角などをリストボックスに表示する機能を追加するなど製作支援がより向上致しました。 また、Aオプション付き、Bオプション付きを新発売しました。 |  |
トロコイド歯車式ポンプ設計製作支援ソフトの概要 Trochoid_Pump/A/B

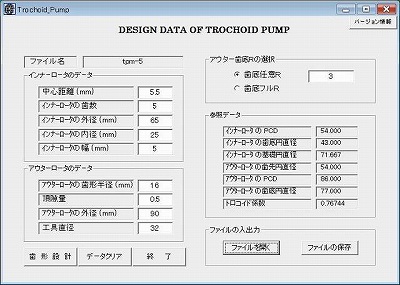

「Trochoid_Pump」の入力フォーム
| 簡単な入力項目で多機能な設計支援を行います。 ◾バージョン表示ボタンの新設。 ◾デ－タの入力及びファイル保存、既存データの呼び出し。 ◾工具直径を入力することにより工具径補正デ-タを計算します。また、マイナス値を入力することで輪郭補正デ－タも計算できます。 ◾アウタ－ロータ歯底のＲ指定又は、フルＲの選択ができます。 ◾頂隙量を入力して、アウターロータ底とインナーロータ歯先の間に隙間を設けることができます。 ◾中心距離・歯数・外径・歯形半径からトロコイド係数を計算して、フォームに表示します。 ◾歯形分割数の入力は不要になり、歯形誤差を0.2～0.5μ以内に自動計算して歯形生成します。 ◾本バージョンより、インナーロータの幅を入力して吐出量を計算します。 ◾歯形の切り下げ判定計算をして、切り下げ時にはメッセージを表示します。 ◾設計参照データを計算表示。 |
 |
デサインフォームでの設計
| 回転シュミレーション、設計データ・噛合いデ－タ・輪郭誤差デ－タの表示、DXFファイル・歯形座標データの作成を行います。 ◾ロータの回転と噛合い圧力角・曲率半径をリアルタイムに表示。 ◾噛み合い部を部分拡大して歯形を確認することができます。アウターロータ底Ｒとの干渉も拡大することによって確認することできます ◾インナーロータの歯形輪郭直線補間誤差を計算して、歯形座標間の誤差を表示。 ◾設計データの表示及び印刷。 ◾吐出量(設計データ)の計算表示及び印刷。 ◾作図図形のイメ－ジを印刷。 ◾アウターロータの表示／非表示。 ◾設計データをテキストファイル形式で保存。 ◾工具中心からインナーロータ歯形接触点への法線を表示／非表示。 ◾工具中心・輪郭座標デ－タ・歯形データをテキストファイルで保存。 ◾アウターロータ、インナーロータ、組図のＤＸＦファイルを作成保存。 ◾作図ショット画像のBMPファイル保存。 ◾輪郭座標データや圧力角/曲率半径などをリストボックスに表示。 ◾トロコイド係数による歯形の類似設計。 |
 |

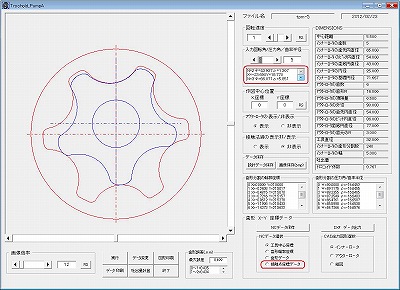

Aオプション付きのデサインフォーム
 |

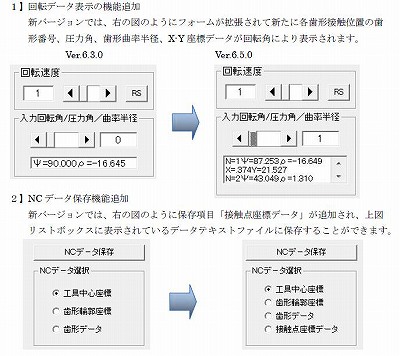

回転シュミレーション、噛合いデ－タ(各接触点座標・圧力角・曲率半径)表示及びテキストファイルの作成をします。 Aオプション付きでは、回転した位置でDXFに図形を出力します。  |

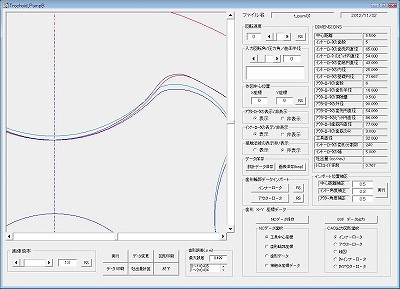

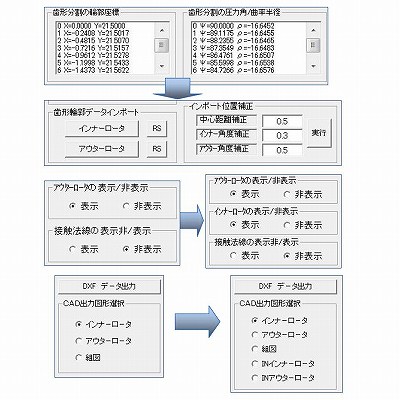

Bオプション付きのデサインフォーム
 |
◾歯形座標リストに変えてインポートフレームを新設。 ◾インポート歯車の座標データ数に制限はありません。 ◾圧力角・曲率半径リストに変えてインポート位置補正フレームを新設。 ◾歯形座標・圧力角・曲率半径リストは、「NCデータ保存」の「歯形データ」で保存。 ◾インナーロータの表示非表示ボタンの新設。 ◾インポート歯車(インナー、アウターロータ)のDXFファイルを作成。  |

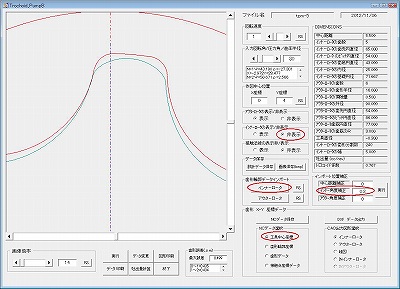

Bオプション バックラッシのシュミレーション

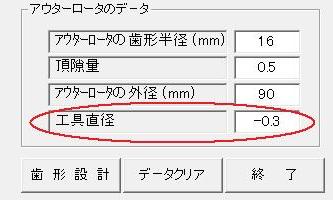

| ◾入力フォームの「工具径」に「-0.3」と入力する。 ◾デザインフォームの「NCデータ保存」の「工具中心座標」でテキストファイル保存。 ◾「工具径」に「-0.3」と入力すると0.3mm小さい輪郭のインナーロータが作成されます。 ◾「歯形輪郭データインポート」フレームのインナーロータで保存したテキストファイルをインポート。 ◾「インポート位置補正」フレームの「インナー角度補正」で輪郭減少分だけ角度補正する。  |
◾インナーロータの表示非表示ボタンで理論歯形を非表示に。 ◾インポートしたインナーロータは、緑色線で表示されます。 ◾回転して、歯形部を部分拡大。  |
設計データのテキスト保存と図形のBMP保存
|

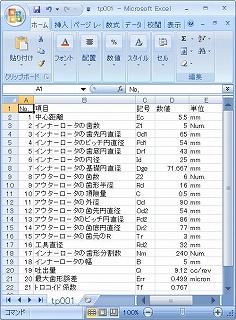

設計データをテキスト保存してエクセル等で開くことができます。  |

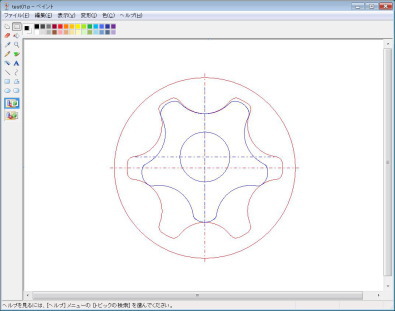

デザインフォームで作図した機構図をBMPに保存することができます。  |

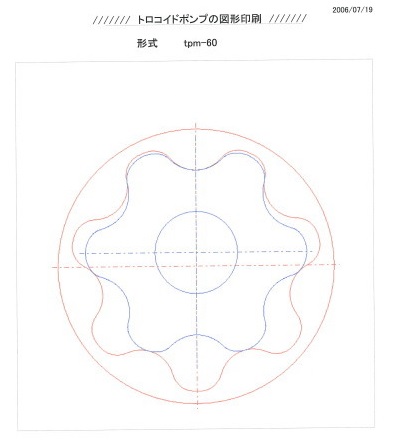

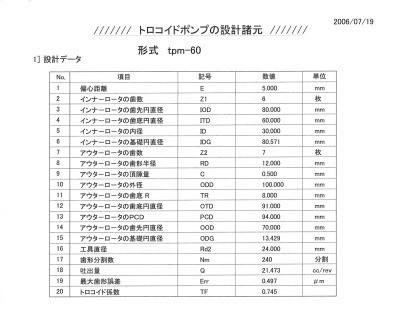

設計データの印刷と図形の印刷例
 |
 |
DXFファイルの保存
| インナーロータDXF図 | アウターロータDXF図 | 組立DXF図 |
|---|---|---|
 |
 |
 |
工具補正歯形表示例と3D作成例(3次元CADが必要です。)
| 法線表示／工具径補正なし | 法線表示／工具径補正あり | DXF出力から3D作成例 | インナーロータ座標データ |
|---|---|---|---|
 |
 |
 |
 |

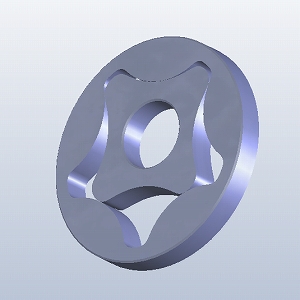

各種3D作成例(3次元CADが必要です。)
| ５枚歯インナーロータ | ６枚歯アウターロータ | ５枚歯組立図 | その他４枚歯組立図 |
|---|---|---|---|
 |
 |
 |
 |
主な製品機能比較
| 機能比較 | Trochoid_PumpB | Trochoid_PumpA | Trochoid_Pump |
|---|---|---|---|
| インナーロータ歯形輪郭の自動誤差計算 | ○ | ○ | ○ |
| トロコイド係数の計算表示 | ○ | ○ | ○ |
| 図形イメ－ジの印刷 | ○ | ○ | ○ |
| 切り下げ判定とメッセージ表示 | ○ | ○ | ○ |
| 入力参照データ計算 | ○ | ○ | ○ |
| Windows形式ファイル呼び出し/保存 | ○ | ○ | ○ |
| 輪郭データと圧力角/曲率半径のリスト表示 | ○ | ○ | ○ |
| 設計データと図形のBMP保存 | ○ | ○ | ○ |
| 歯形データの保存 | ○ | ○ | ○ |
| 各噛み合い点データ表示 | ○ | ○ | ― |
| 各噛み合い点データテキストファイル保存 | ○ | ○ | ― |
| 噛み合い位置DXF保存 | ○ | ○ | ― |
| DXF線種・レイヤー保存 | ○ | ○ | ― |
| インナーロータの表示・非表示 | ○ | ― | ― |
| インナー、アウターロータのインポート | ○ | ― | ― |
| インポート位置補正と角度補正 | ○ | ― | ― |
| インポート歯車のDXF保存 | ○ | ― | ― |
