トロコイド歯車設計製作支援ソフトの概要　TrochoidV6/V6C

トロコイド歯車設計支援ソフトは、サイクロイド曲線の一種であるエピトロコイド曲線により創成される歯車を用いた遊星差動減速機の設計製作を支援するソフトウェアです。今回「TrochoidV5/V5C」をﾊﾞｰｼﾞｮﾝｱｯﾌﾟし、「TrochoidV6/V6C」を新発売することになりました。 今回のバ－ジョンアップでは、差動数の大きなトロコイド歯車の外径処理を行い一枚の歯車として表示、偏心回転と軸心回転の減速機構の選択、又設計データのテキスト保存機能を追加など製作支援がより幅広く向上致しました。
2段減速トロコイド歯車設計支援ソフト「TrochoidV8/V8C/C1」新発売しました。
トロコイド歯車の設計支援ソウトウェア V7のページへリンク。
トロコイド歯車の工具歯形設計支援ソウトウェア「Trochoid_Cutter」を新発売。

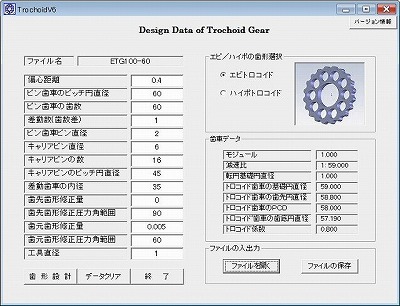

「TrochoidV6/V6C」の入力フォーム

簡単な入力で多機能な設計支援を行います。今回のバージョンアップによりさらに高機能になりました。
◾バージョン表示ボタン。
◾デ－タの入力及びファイル保存、既存データの呼び出し。
◾エピトロコイド歯形(外歯)とハイポトロコイド歯形(内歯)の選択設計。
◾差動数入力による多条歯形の設計。
◾多条差動歯形の外径処理。
◾トロコイド歯形の圧力角範囲指定による歯先、歯元の歯形修正。
◾工具径入力による工具径補正機能による座標計算。
◾トロコイド係数による設計ナビゲーション。
◾設計参照データを計算表示。

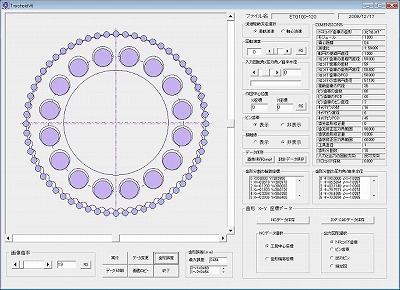

デサインフォームでの設計

回転シュミレーション、設計ﾃﾞ－ﾀ・噛合いデ－タ・輪郭誤差デ－タの表示、DXFファイル・歯形座標データの作成を行います。
◾トロコイド歯車の公転・自転回転と噛合い圧力角・曲率半径をリアルタイムに表示。
◾噛み合い部を部分拡大して歯形を確認することができます。
◾歯形輪郭の直線補間誤差を計算して、歯形座標間の誤差を表示。
◾設計ﾃﾞ－ﾀの表示及び画面イメ－ジ印刷。
◾設計データをテキストファイルへ保存。(V6/V6C)
◾ピン歯車の表示／非表示。
◾工具中心から歯形接触点への法線を表示／非表示。
◾工具中心・輪郭座標デ－タをテキストファイル形式で保存。
◾トロコイド歯車図、ピン歯車図、出力ピン図、組図のＤＸＦファイルを作成保存。
◾作図ショット画像のBMPファイル保存。
◾輪郭座標データや圧力角/曲率半径などをリストボックスに表示。
◾減速機構の選択による差動回転と内接軸回転。(V6/V6C)

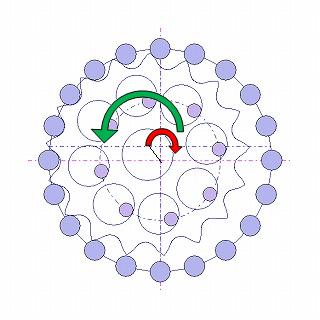

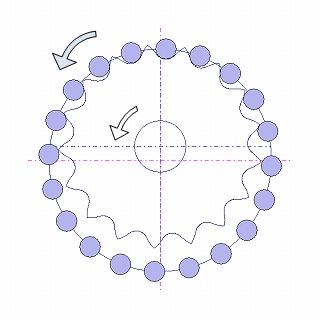

V6新機能　減速機構の選択―遊星差動機構と内接歯車機構

機構選択ボックスで遊星差動機構か内接歯車機構のラジオボタンを選択することで、差動歯車回転と内接歯車回転をシミュレーションすることができます。

設計データのテキスト保存と図形のBMP保存

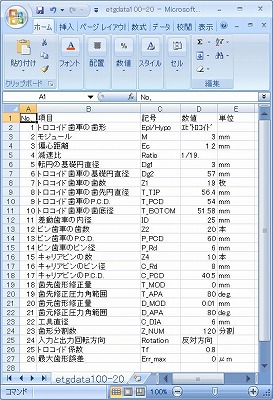

設計データをテキスト保存してエクセル等で開くことができます。

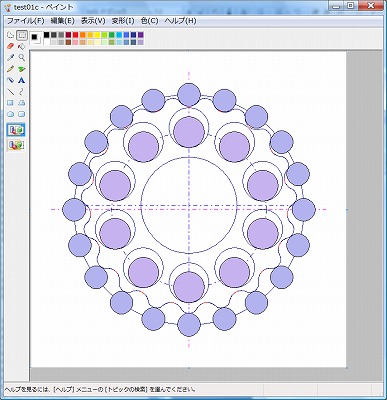

デザインフォームで作図した機構図をBMPに保存することができます。

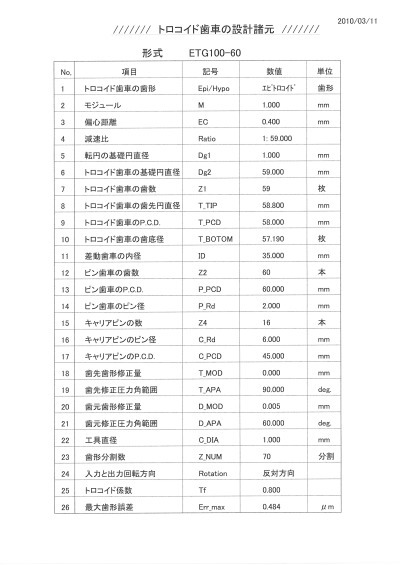

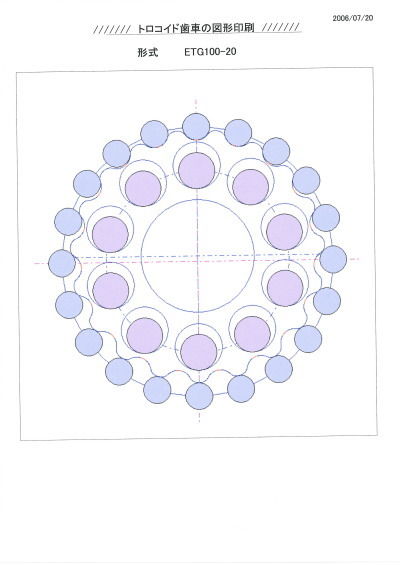

設計データの印刷と図形の印刷例

DXFファイルの保存とNC用歯形座標のテキスト保存

トロコイド歯車DXF図 ピン歯車DXF図 組立DXF図 歯形座標テキストデータ

各種歯形設計例

１枚歯差動エピトロコイド ３枚歯差動エピトロコイド １枚歯差動ハイポトロコイド ３枚歯差動ハイポトロコイド

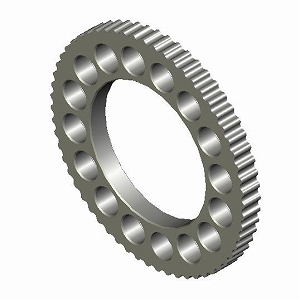

DXFファイルから３D作成例 (別途３次元CADが必要です。)

１枚歯差動エピトロコイド ３枚歯差動エピトロコイド １枚歯差動ハイポトロコイド ３枚歯差動ハイポトロコイド

「TrochoidV6C」 面圧強度計算フォームと計算結果の印刷

「TrochoidV6C」 面圧強度計算テキスト保存と計算結果詳細テキスト保存

「TrochoidV8/V8C」と「TrochoidV7/V7C」機能比較

機能比較 Trochoid6 TrochoidV6C TrochoidV5 TrochoidV5C
多条差動トロコイド歯車の外径処理 ○ ○ ― ―
減速機構の選択 ○ ○ ― ―
設計データのテキストファイル保存 ○ ○ ― ―
トロコイド歯車の面圧強度計算 ― ○ ― ○
強度計算結果の印刷 ― ○ ― ○
強度計算結果のテキストファイル保存 ― ○ ― ―
強度計算の詳細テキスト保存 ― ○ ― ―
